分析全自動膠球清洗裝置的使用項目說明？

     生物質發電多采用濕冷機組，與常規機組一樣，需考慮循環水的化學加藥系統，循環水化學加藥系統含加酸、加穩定劑裝置，設備布置多和循環水泵房合并布置及全自動膠球清洗裝置系統，生物質發電項目本專業需要重點關注鍋爐補給水處理系統和垃圾滲濾液處理系統。

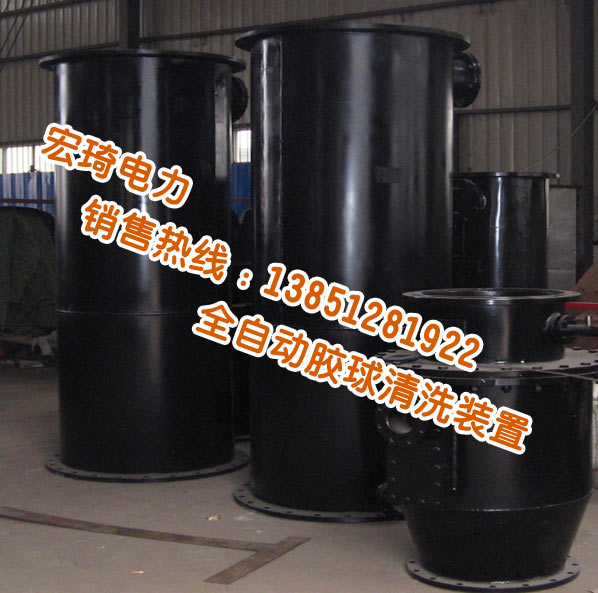

     全自動球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的最佳設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置的適用范圍相當廣泛，它不僅適合于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管式熱交換器的冷卻管清洗。在連續工作不降低負荷的狀態下，該裝置可隨時投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命、減輕勞動強度：是提高電廠經濟效益，保障凝汽器安全經濟運行，是不可缺少的必備裝置。我宏琦公司生產的膠球清洗裝置是目前其它清洗裝置的更新?lián)Q代產品。產品主要組成部件二次濾網和收球網是當前最先進的兩種型式，它具有以下特點：①設計結構新穎合理 ②操作方便 ③膠球回收率高（≥96%）④二次濾網過濾能力強。

一、鍋爐補給水處理系統

1水處理系統的選擇

    通過對上述4個項目的調研，化學水處理系統多采用全膜法，及“超濾+兩級反滲透+EDI電除鹽”系統，全膜法的系統配置與大機組相同，但是生物質發電項目由于鍋爐蒸發量較小，鍋爐補給水處理系統的設計容量也相應的較小，多為幾噸到十幾噸水每小時之間。

    水處理系統管道的選擇，多采用碳鋼管、PCP管或不銹鋼管，不采用鋼襯塑管道，超濾反滲透加藥系統可采用PE材質的計量箱，同時計量箱容積可適當取小。

2水處理系統設備布置

    水處理設備多布置在垃圾卸料平臺下方，和大型火力發電廠水處理系統獨立布置有所不同，由于垃圾卸車平臺的高度多為7米高左右，水處理系統設備高度超過5.5的設備布置受到凈空的限制，特別是除鹽水箱設備,可能由于凈空的限制需要制作非標產品或移除布置在室外。

3化學化驗室以及儀器的配置

    生物質發電項目化學需設置簡單的水、油以及生物質化驗室，水，油化驗室僅只分析簡單的指標，不做詳細的分析，詳細的可送樣外檢；生物質化驗室類似于煤化驗室，用于分析燃燒相關的指標，用于生物質燃料費用的結算，不同的是，主要含樣品存樣間和化驗間；當垃圾焚燒發電項目有燃煤摻燒的，需設置煤化驗室，單純的爐排爐，僅只燒單一垃圾的可不設生物質化驗室。

    需要說明的是，單純的垃圾焚燒發電項目，如長豐垃圾焚燒發電項目水處理系統配置1套，轉動設備設置備用，超濾、反滲透、EDI系統設備無備用，設備檢修備用充分利用除鹽水箱的除鹽水量。根據設計規范，水處理系統需設置備用，建議設置2套。光大生物質一體化靈璧發電項目水處理系統建設2套。

二、垃圾滲濾液處理系統

    此次生物質燃燒發電項目現場調研，由于阜陽垃圾發電項目垃圾滲濾液處理站建在附近的垃圾填埋場區域內，不在電廠的運行以及管理范圍內，潁上生物質發電一體化項目處于建設早期，垃圾滲濾液處理系統還未開建。主要對長豐垃圾發電項目和光大生物質一體化靈璧發電項目垃圾滲濾液處理系統進行了實地參觀和調研。

垃圾滲濾液處理系統均為一獨立構筑物，均采用厭氧生化處理+A/O硝化和反硝化+超濾+二級膜法處理系統；

1垃圾滲濾液量的確定；

    垃圾滲濾液處理系統設計容量包括垃圾池內垃圾發酵過程中的滲濾液和垃圾運輸車輛的沖洗水量，垃圾發酵周期多為3~5天。長豐垃圾發電項目為2臺500噸/天的垃圾焚燒發電項目，垃圾滲濾液處理系統規模為350m3/d；光大生物質一體化靈璧發電項目為1臺400噸/天的垃圾焚燒爐+1臺鍋爐蒸發量為130t/h的生物質焚燒爐，垃圾滲濾液處理系統規模為240m3/d（可能考慮二期）；

2垃圾滲濾液處理系統

    長豐垃圾發電項目和光大生物質一體化靈璧發電項目垃圾滲濾液處理系統均采用“厭氧生化處理+A/O硝化和反硝化+超濾+二級膜法處理系統”，系統選擇稍有不同。

    （1）長豐垃圾發電項目垃圾滲濾液處理系統流程

滲濾液收集池→提升泵→調節池（1臺+1臺小的事故池）→厭氧給水泵→厭氧式污泥調節池（1臺）→A池→O池→沉淀池→循環泵→管式微濾→STRO→STRO

    （2）光大生物質一體化靈璧發電項目垃圾滲濾液處理系統流程

滲濾液收集池→提升泵→沉淀池（自流）→調節池（2臺）→厭氧給水泵→內外循環厭氧反應器IOC罐（2臺）→A池（2臺）→O池（2臺）（A/O池為敞開式）→循環泵→管式微濾→NF→反滲透，見下圖

管式微濾 納濾

高壓反滲透 STRO/DTRO

     垃圾滲濾液處理系統除上述主系統外，還包括污泥處理系統、A/O加熱系統系統、厭氧降溫系統等輔助系統。

3垃圾滲濾液相關系統設備布置

     垃圾滲濾液相關系統設備主要包括滲濾液收集和處理系統設備；

（1）垃圾滲漏液收集系統設備

     滲濾液收集系統設備包括收集池和提升泵，設備需布置在垃圾卸車平臺底部一側的-6米位置，沿垃圾儲存池設置滲濾液收集涵道，端頭設置3米深的收集池，由提升泵送至滲濾液處理站進行后續處理，需注意的是，收集涵道和收集池需考慮相關的檢修通道。

（2）滲濾液處理系統設備

     垃圾滲濾液處理系統為一獨立構筑物。垃圾滲濾液處理設備主要分為2塊，滲濾液生化處理系統設備和膜深度處理系統設備。

1） 生化處理系統設備

     滲濾液生化處理系統多為部分地下或全地上鋼筋混凝土水池，如長豐垃圾發電項目調節池為地下3米，地上6米的鋼筋混凝土水池，光大生物質一體化靈璧發電項目調節池以及厭氧池為全地上結構。調節池以及厭氧池為全封閉，以防臭氣外泄，A/O池可以根據環境溫度以及系統要求進行適當敞開，如靈璧垃圾滲漏液處理A/O池為完全敞開，實地踏勘，周邊無較大異味產生。滲漏液調節池容積需滿足為10~15天滲濾液產出量，其余系統根據相關設備要求選型。垃圾滲濾液調節池、厭氧處理系統和A/O池連續布置，并需設置沉淀池以及生化系統污泥處理系統，污泥經過濃縮，脫水后可輸送至垃圾池內，隨垃圾焚燒。

    長豐垃圾焚燒發電項目垃圾滲濾液生化處理設備外觀

    光大生物質一體化靈璧發電項目滲濾液生化處理設備外觀

2）膜深度處理系統

     滲濾液膜法深度處理車間布置在生化處理車間的端頭，多為2層布置，1層主要布置超濾、納濾、反滲透以及相關輔助設備，2層主要布置控制室以及配電室，二層的層高與生化處理處理車間頂部一致，方便檢修。

經過膜深度處理系統處理后的產水回用于主機循環水的補水，濃水可進行鍋爐回噴、石灰制漿、出渣系統回用、飛灰固化系統。

     通過對上述項目的實地調研，對垃圾焚燒發電以及生物質發電項目相關水處理系統配置以及設備布置建立了一定的認識，為今后相關項目的設計提供了一定的指導作用，但是，生物質燃燒發電特別是垃圾焚燒發電項目，由于垃圾滲濾液處理系統的設計對電廠化學專業設計領域跨度較大，要注意的事項較多，如處理系統的選擇、設備布置、臭氣收集的配合都是今后相類似項目需要重點研究的。需要特別指出的是，目前多數垃圾焚燒發電項目建在南方，而我院目前參與的垃圾焚燒發電項目地處北方，由于氣候差異的問題，對滲濾液處理系統的選擇以及布置產生的影響，以及相應的室外生化系統保溫措施等，都需要在后期相關項目的設計工作中重點考慮。
